歯科用小型X線CT（３DX、モリタ製作所） 〜第１世代と第２世代の比較〜

2005年12月22日更新

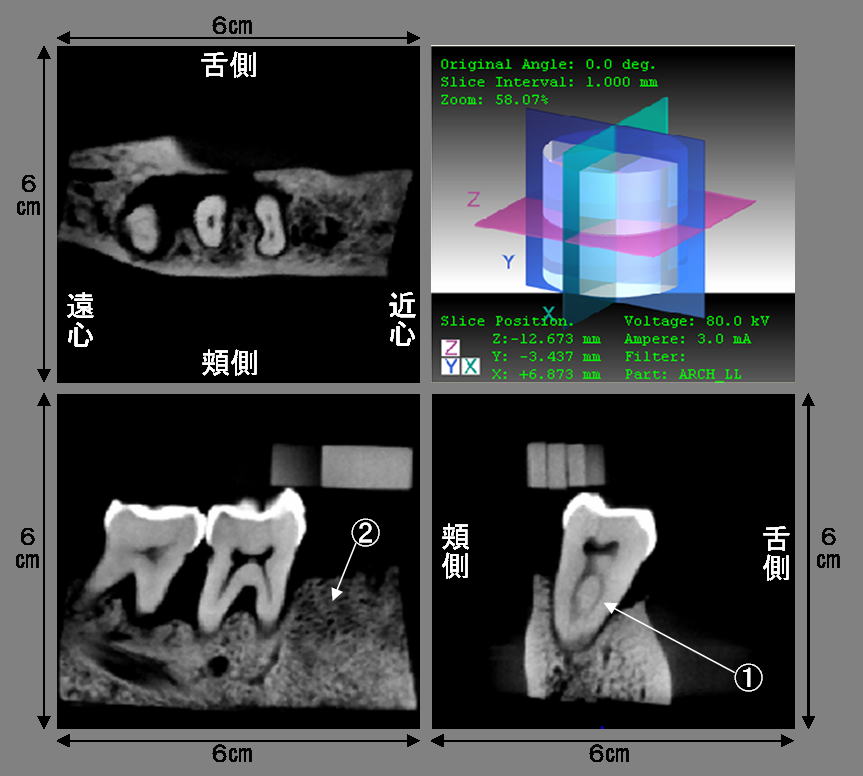

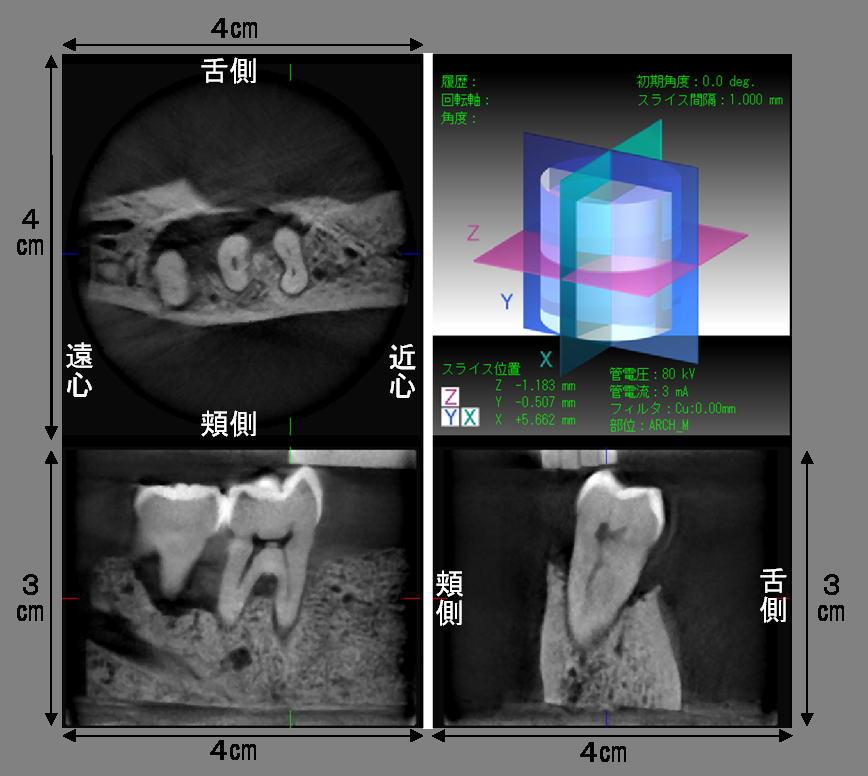

歯科診療室の病態生理memo 松本市歯科医師会HP 　　　 3DX撮影はこちらにお申し込みください。⇒松本歯科大学歯科放射線学講座 399-0781 長野県塩尻市広丘郷原1780 TEL & FAX)0263-51-2096 0263-53-3456 　第２世代３ＤＸの概要　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 松本歯科大学　歯科放射線学講座 永山哲聖先生　新井嘉則助教授ご寄稿 歯科用小型X線CTの試作機を本学新井嘉則が開発し、技術移転によって第１世代の３DX（モリタ製作所、京都）が開発され、2001年に薬事承認を受け一般歯科臨床に使用できるようになった。また、松本歯科大学において第１世代の３DX１号機が稼働を始め４年が経過した。2005年７月に第２世代の３DXが発売され、現在では100台以上の装置が世界中で稼働している。 　第１世代の３DXではX線センサーに光電子増倍管（Imaging Intensifier I.I.）を使用していたのに対し、第2世代の３DXではフラットパネル（Flat Panel Detector FPD）を使用している。第１世代ではX線をいったん光電子に変換したあと、この電子は加速するために長い距離を必要とした。このため、量子的に不確定な揺らぎを受けやすく、結果として画像がボケたりノイズが発生し、解像力に限界があった。第２世代ではこの問題を解決するためにフラットパネルを用いた。その構造はX線を入射して蛍光する面とその光を受ける半導体を圧着させたため直接X線を光に変換し、半導体で電気信号に変換するために、前述のI.I.のように揺らぎによる画像の劣化を減少させることが出来た。この結果従来よりも広範囲で鮮明な画像を得ることが可能となった。 第１世代の撮像範囲は、直径４ｃｍ×高さ３ｃｍの領域であったのに対して、第２世代では最大で直径６ｃｍ×高さ６ｃｍの撮像が可能になった。解像力は第１世代では256階調であったが、第２世代ではその16倍の4096階調となり、画素の大きさは１辺が0.125mmの立方体で、撮像範囲が直径６ｃｍ×高さ６ｃｍのとき直径方向が480画素で高さが480画素で、約１億画素の情報量となった。その結果、広いダイナミックレンジと幅広い階調表現能力によって軟組織から硬組織まで鮮明に描出可能となった。 第２世代の３DX装置の開発によって、今後の歯科臨床において更なる発展が考えられる。 3DX画像第１世代 3DX画像第２世代
